MVR多效蒸发器

MVR多效蒸发器是MVR和多效两种节能型蒸发工艺的优化组合。应用于蒸发量较大、来料初始浓度较低,在蒸发前期的沸点升高较低,但蒸发末期沸点升高相对很高的物料。可用于低浓度含盐废水的蒸发、低浓度高COD废水的蒸发,如硫酸铵、硫酸钠、硝酸钠、氯化钠、硝酸铵钙、氯化钙。

实施方式

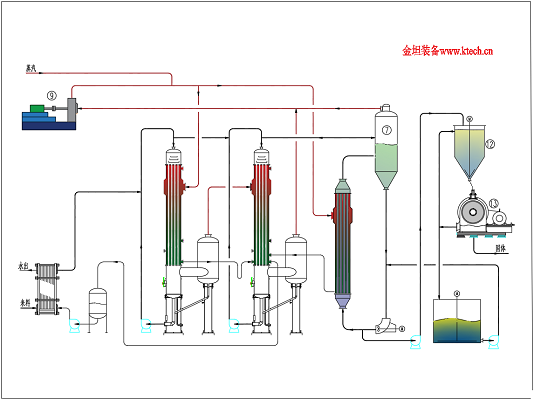

MVR多效蒸发器是MVR和多效两种节能型蒸发工艺的优化组合。有较明显节能效果的组合方式为:双效+单效+公用压缩机,双效和单效蒸发器分别单独作为两级独立的蒸发器,二者公用压缩机,原料液首先进双效蒸发器进行预浓缩,然后进单效蒸发器做终浓缩。第二效和单效所产二次蒸汽经压缩机回收加压后并联分配给一效和单效蒸发器的加热器,其中第二效加热器热源利用了一效蒸发出的二次汽。

应用场合

MVR多效蒸发器应用于蒸发量较大、来料初始浓度较低,在蒸发前期的沸点升高较低,但蒸发末期沸点升高相对很高的物料。可用于低浓度含盐废水的蒸发、低浓度高COD废水的蒸发,如硫酸铵、硫酸钠、硝酸钠、氯化钠、硝酸铵钙、氯化钙。

节能原理

MVR蒸发器的压缩机初始设计必须以蒸发终点的沸点升高作为基准进行选型,但是对于初始浓度很低,在蒸发量占比更大的预浓缩阶段,即使溶液拥有很低的沸点升高,对降低压缩机的压比设计也帮助不大。多效蒸发的嵌入则从另一个角度降低了压缩机的电耗。

在一二级蒸发器公用同样的压缩机条件下,一级的双效蒸发器消耗一份压缩机供给的蒸汽可以蒸发出二倍的水蒸气,同时供给压缩机一份低压蒸汽。系统的总蒸发量大于压缩机的过气量,从而降低了蒸发器的单耗。

设备组成

压缩机、双效蒸发器、单效蒸发器、泵、罐、控制系统等。

产品特点

这是一种应对低浓度,终点沸点升高较高工况的更优工艺,比简单双级或单级MVR蒸发器更节能。


规格:0.5~60t/h蒸发量,定制

效数:双效+单效

材质:碳钢、不锈钢、双相钢、钛材及钛合金、石墨

装机功率:15~30kW/t蒸发水

压缩机形式:小蒸发量罗茨式、螺杆式,大蒸发量离心式(蒸发量>2.5t/h)

进料要求:无固形物

人员配置:操作人员1~3人/班
