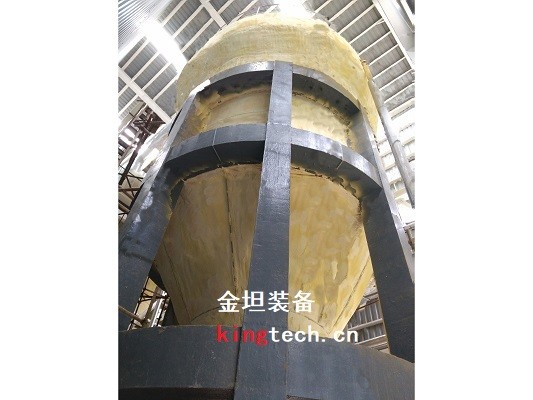

过硫酸铵连续冷冻结晶器

过硫酸铵连续冷冻结晶器通过采用独立的外置换热器的方式对料液进行换热降温结晶,以保证结晶器在持续送入高温料液的同时保持结晶器内恒定于目标温度。

应用领域

应用于硫酸铵电解工艺制取过硫酸铵(APS)溶液低温冷冻结晶过程。通过连续性结晶器的使用,减少间歇结晶罐的设备数量,简化操作过程,提高自动化程度,降低劳动强度,提高生产效率。

物料特性

过硫酸铵((NH4)2S2O8)无色单斜结晶或白色粉末状晶体,颗粒较小,氧化性强,受热分解,水溶液溶解度大,水溶液中逐渐水解释放出双氧水。

设备组成

过硫酸铵连续结晶系统由换热器、循环泵、结晶器、陈化罐组成,辅以储罐、过料泵、离心机等,冷媒为循环冷冻水。

系统原理

过硫酸铵连续冷冻结晶器通过采用独立的外置换热器的方式对料液进行换热降温结晶,与间歇结晶罐不同之处在于换热面以换热器形式独立于罐外,且可以随意扩展以满足相应的热负荷。物料在换热器和结晶器间大流量循环换热,以保证结晶器在持续送入高温料液的同时保持结晶器内恒定于目标温度。

结晶器设计为异形结构,可以对结晶器进行更好的功能分区,以满足晶体的培养需要。大部分过硫酸铵晶体都被限制在专属区域的悬浮床中生长,不参与大循环,成长完成的较大颗粒优先排出结晶器去过滤分离。

过硫酸铵结晶器生产过程为持续满罐的全连续运行方式,连续进出料,持续换热移出热量,结晶温度恒定,结晶器产能高、弹性大,用人少。
